Einbauanleitung für R1200GS Modelle |
| Gehen Sie bitte genau nach dieser Einbauanleitung vor.
Verwenden Sie nur von uns angelieferte Teile, Gasgriffklammer,
Spezialschraube, Griffschale Nach beendeter Montage testen Sie bitte die Freigängigkeit des Gaszugs / Griff. Dieser muß von alleine in die Ausgangsposition zurückdrehen. Der Gasgriff muss nach der Montage freibeweglich sein. Es darf kein Kratzen oder Schleifen auftreten.
Hinweis: Unsere Adapter sind absolut passgenau. Der gelieferte Adapter muss ohne Gewaltanwendungen eingefügt werden können. Sollte Sie einen Adapter geliefert bekommen, der nicht passgenau ist, bitte nichts daran ändern verbiegen oder bearbeiten sondern verständigen Sie uns schnellstmöglich. Gefahrenhinweis: Sollten sie Fragen oder Probleme beim Einbau haben kontaktieren sie uns bitte unter: E Mail : KHG-Einbaufragen Wir wünschen allzeit gute Fahrt -------------------------------------------------------------------------------------------------- Die Einbauanleitung gilt für nachfolgend genannten Modelle: R1200S /R Die hier in dieser Einbauanleitung verwendeten Bilder stammen von der K1200R. Prinzipiell spielt dies für die Einbauanleitung keine Rolle da die Gegebenheiten bis auf kleine Unterschiede praktisch identisch sind.
|
| Griffschale abschrauben
Gaszugspiel an der Einstellschraube maximal eindrehen |
|
 |
Gaszug unten an Griffschale komplett ausschrauben |
|
 Gaszug aushängen, mit kleinem flachen Schraubendreher anheben. |
Gasgriff ohne Gaszug auf Vollgasstellung drehen |
| Der hier gekennzeichnete blaue Nippel ( rechter
Gasgriff ) muss vor der Montage unserer Gasgriffklammer
abgeschnitten werden.
|
| Hierzu kann ein Messer oder z.B. ein Dremelschleifer verwendet werden Das fehlen dieses Nippels hat keinerlei funktionellen Nachteil. Der Griff muss dazu nicht ausgebaut werden. |
| Dieses Bild zeigt wie unser Adapter richtig sitzt.
|
Klammer einführen und in die Nut einclipsen |
|
Gasgriff auf Null zurückdrehen. Der Gaszug muss bereits im Griffgehäuse lose montiert sein |

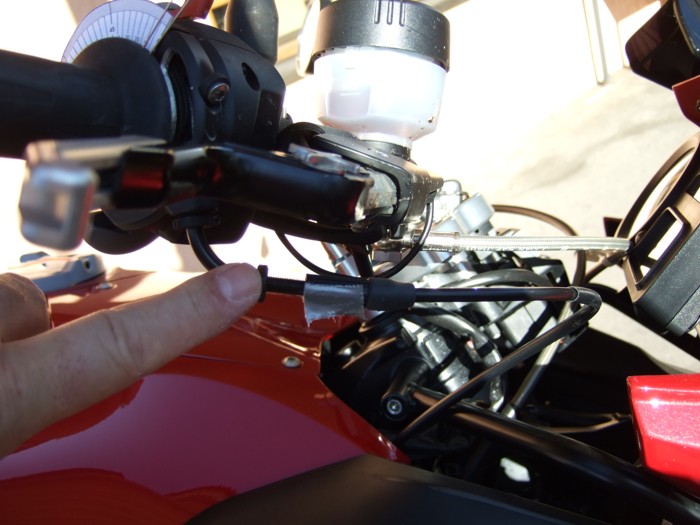

Gaszug von Hand herausziehen |
Gaszug festhalten und in Führung einlegen. Bewegen Sie den Gasgriff einige male von Null bis Vollgas einige male um sicher zu gehen das der Gaszug richtig in der Führung positioniert ist. |
Motorrad starten |
 |
|
Gasgriff Leerspiel einstellen ca. 2-4 mm, mit der Schieblehre oder ein Klebeband zur Markierung befestigen dann 3 bis 4 Umdrehungen zurückdrehen |
| ACHTUNG GEFAHRENHINWEIS ! |
| Durch unseren KHG Adapter verkürzt
sich der Gasweg um bis zu 25 % gegenüber der Serie.
Vollgas aus dem Handgelenk ohne Nachfassen ist problemlos möglich. Das Motorrad reagiert auf jede Gasgriffbewegung wesentlich spontaner als mit dem Seriengasgriff. Fahren sie im eigenen Interesse mit der gebotenen Vorsicht bis sie sich an die neuen Umstände gewöhnt haben. Die Eingewöhnungszeit ist laut unserer Kundenaussagen meist nach 20 - 50 Km erledigt. |
