                              Einbauanleitung Kurzhubgasgriff für Yamaha Modelle

Gehen Sie bitte genau nach dieser Einbauanleitung vor.

Verwenden Sie nur von uns angelieferte Teile: Gasgriffklammer
Montagezeit ca. 10 Minuten !

Nach beendeter Montage testen Sie bitte die Freigängigkeit des Gaszugs / Griff.

Dieser muß von alleine in die Ausgangsposition zurückdrehen.

Der Gasgriff muss  nach der Montage freibeweglich sein.

Es darf kein Kratzen oder Schleifen auftreten.



Hinweis: Unsere Adapter sind absolut passgenau.

Der gelieferte Adapter muss ohne Gewaltanwendungen eingefügt werden können.

Sollte Sie einen Adapter geliefert bekommen, der nicht passgenau ist, bitte nichts daran ändern verbiegen oder bearbeiten sondern verständigen Sie uns schnellstmöglich.

Gefahrenhinweis:
Bitte beachten Sie das durch die Montage unserer Gaswegverkürzung

das Fahrzeug spontaner auf Gasgriffbewegungen reagiert.

Fahren Sie mit gebotener Vorsicht bis Sie sich an die neuen Umstände gewöhnt haben!

Sollten sie Fragen  oder Probleme beim Einbau haben kontaktieren sie uns bitte unter:

TEL: (0049)    07164 9151633     oder E Mail :   KHG-Einbaufragen


Zur Montage wird folgendes Werkzeug benötigt:

1 x Dremel / Proxxon usw. Schleifer mit Frässtift  oder Trennscheibe
M8 / M10 Gabelschlüssel


Montage:

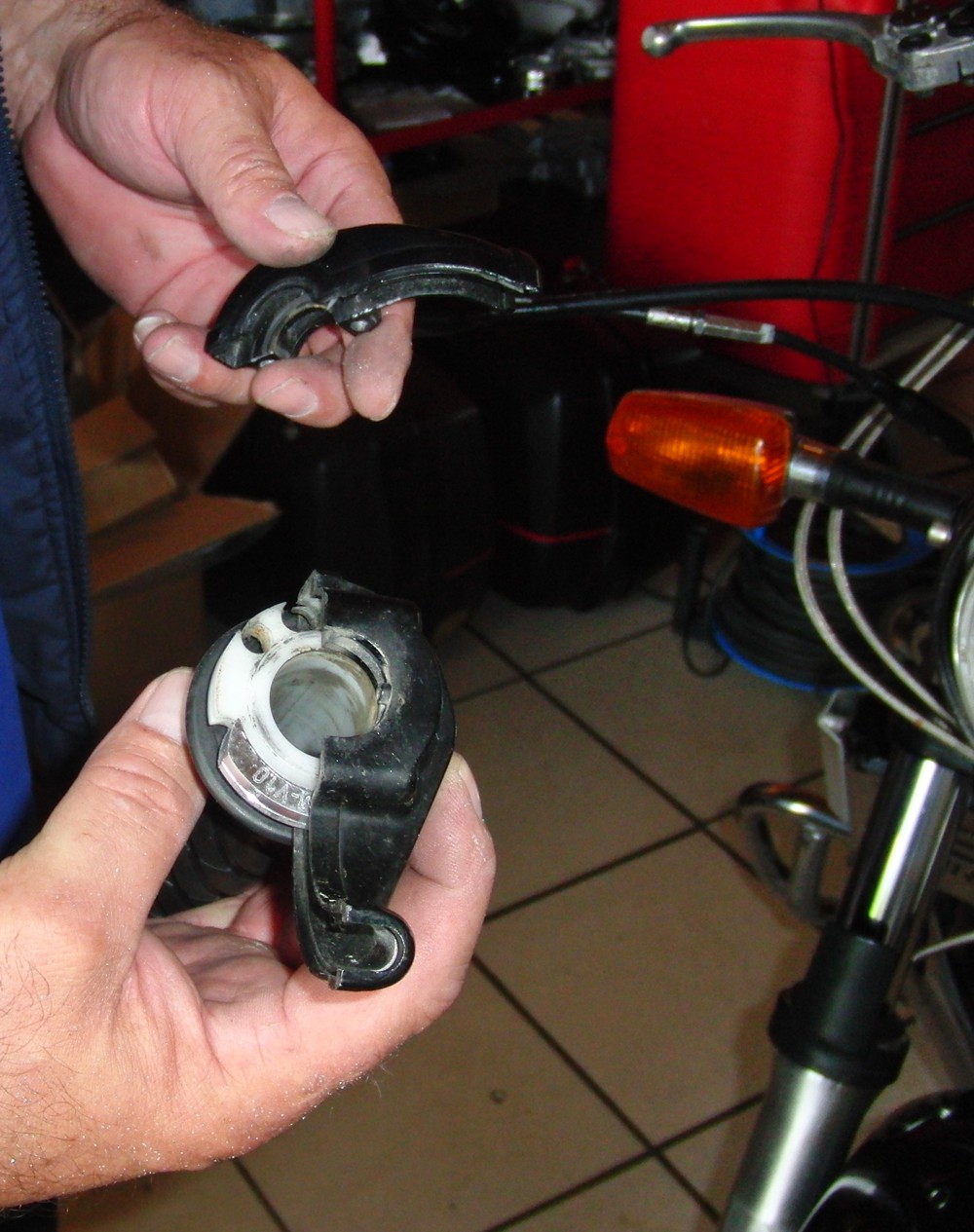

Gasgriffschale abschrauben.





In der Gasgriffschale, Innenseite, befinden sich 2 kleine Anschläge.

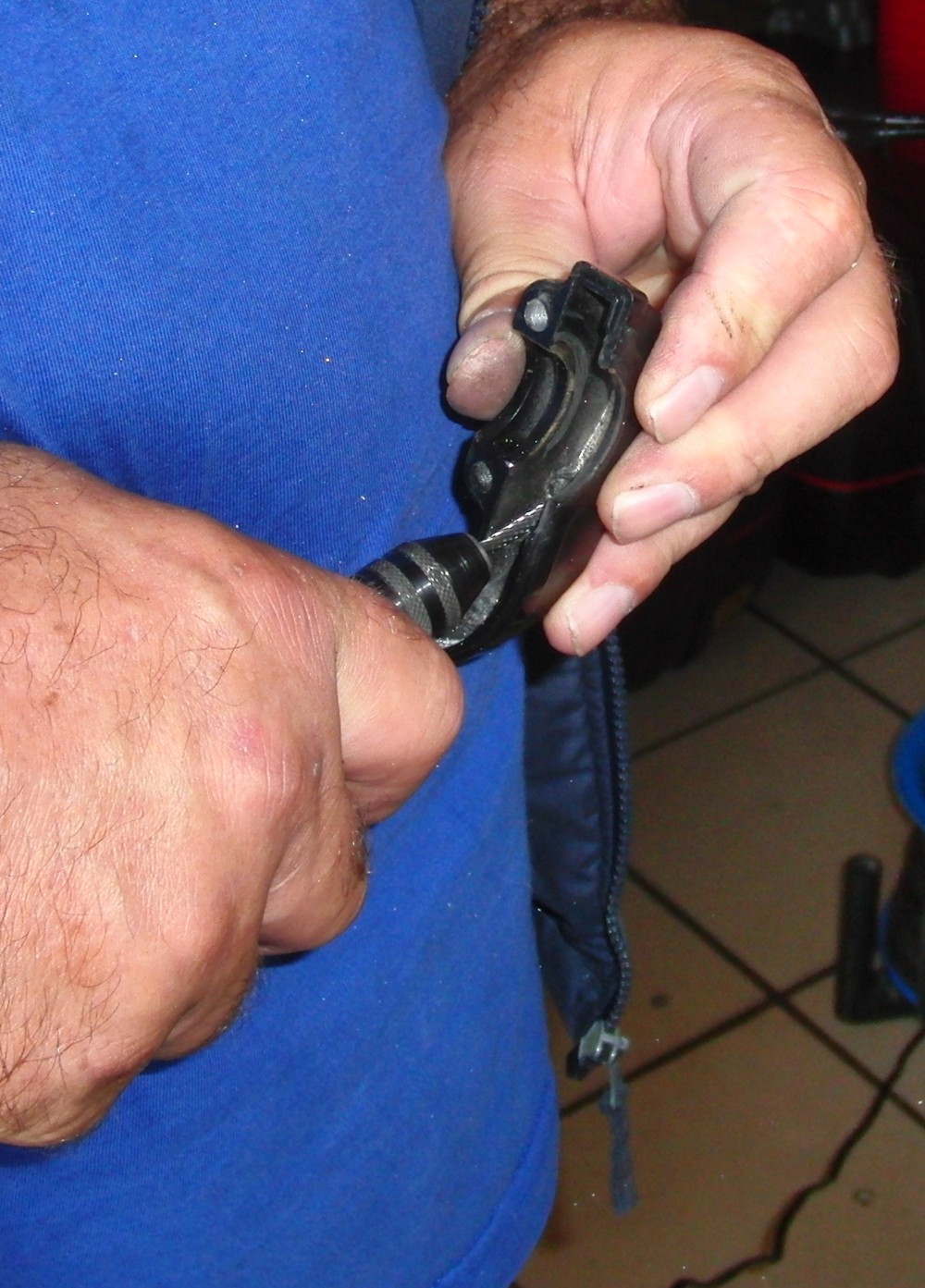

Diese mit einem kleinen Schleifer / Frässtift sauber abschleifen.
In manchen Gasgriffschalen sind kleine Übergänge vorhanden, diese etwas glätten.

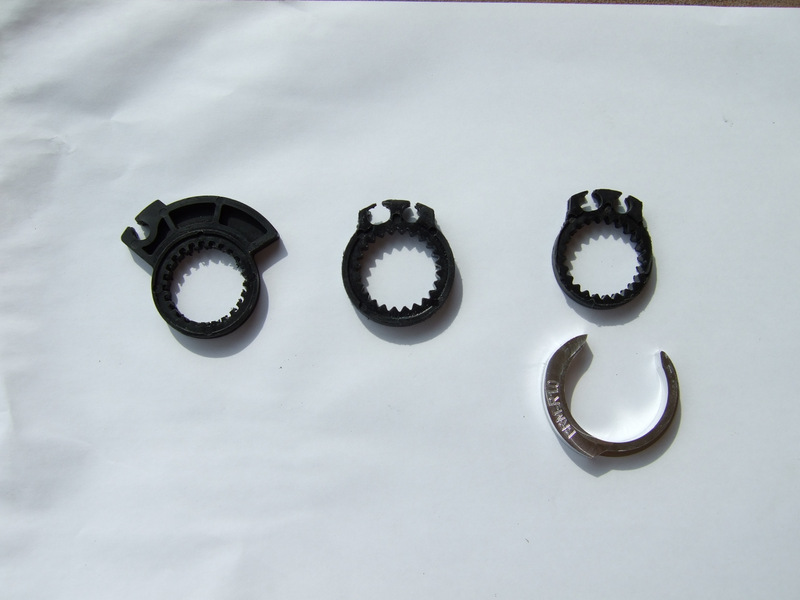

Montieren sie den KHG Adapter, die dicke Seite (Zug) oben.

Die Adapter lassen sich mit leichter Spannung einfach montieren.

Adapter auf den Gasgriff montieren, Gaszugöffner ist die höhere Seite, immer oben.

Vorsicht, den Adapter nicht verbiegen !



Mount the KHG adapter, the thick side (pull) on top.
The adapters are easy to mount with light tension.
Mount the adapter on the throttle grip, the throttle cable opener is the higher side, always on top.
Be careful not to bend the adapter!



Den beigelegten Nagel  1,5 mm oder 1,8 mm in die Gewindebohrung M 2 oder M 2,5 mittig einführen

 und mit einem kleinen Hammer oben auf den Nagel schlagen so das eine Bohrmarkierung im

Gasgriff deutlich zu sehen ist.

Darauf achten das der Adapter exakt mittig auf den Gasgriff sitzt.

Der Adapter kann dazu mit Klebeband fixiert werden.



Insert the enclosed 1.5 mm or 1.8 mm nail into the threaded hole M 2 or M 2.5 in the middle.
and hit the nail with a small hammer at the top so that a drill mark is made in the nail.
The throttle grip is clearly visible.
Make sure that the adapter is exactly centered on the throttle grip.
The adapter can be fixed with adhesive tape.



Den Adapter vorsichtig gleichmäßig abnehmen ohne ihn zu verbiegen.

Mit beigefügtem Bohrer 2,4 mm oder 3,0 mm an der Markierten Stelle ein Durchgangsloch bohren.



Carefully and evenly remove the adapter without bending it.
Drill a through hole at the marked point using the 2.4 mm or 3.0 mm drill bit provided.



Die beiliegende Madenschraube ca. 2 Umdrehungen einschrauben.

Das Gewinde mit muß Loktide Schraubensicherung beträufeln,

die Schraube eindrehen bis der sie eben ( Plan ) mit dem Adapter ist.



Screw in the enclosed grub screw approx. 2 turns.
The thread must be drizzled with Loktide screw lock,
Screw in the screw until it is flat ( flat ) with the adapter.


Den Adapter auf den hohen Flächen mit einem Maker / Edding / Filsstift komplett anmalen.

Completely paint the adapter on the high surfaces with a Maker / Edding / Filsstift.




Test:

Den Kurzhub - Adapter auf den Gasgriff montieren.

Gaszug großer Radius, Rückholgaszug kleiner Radius.

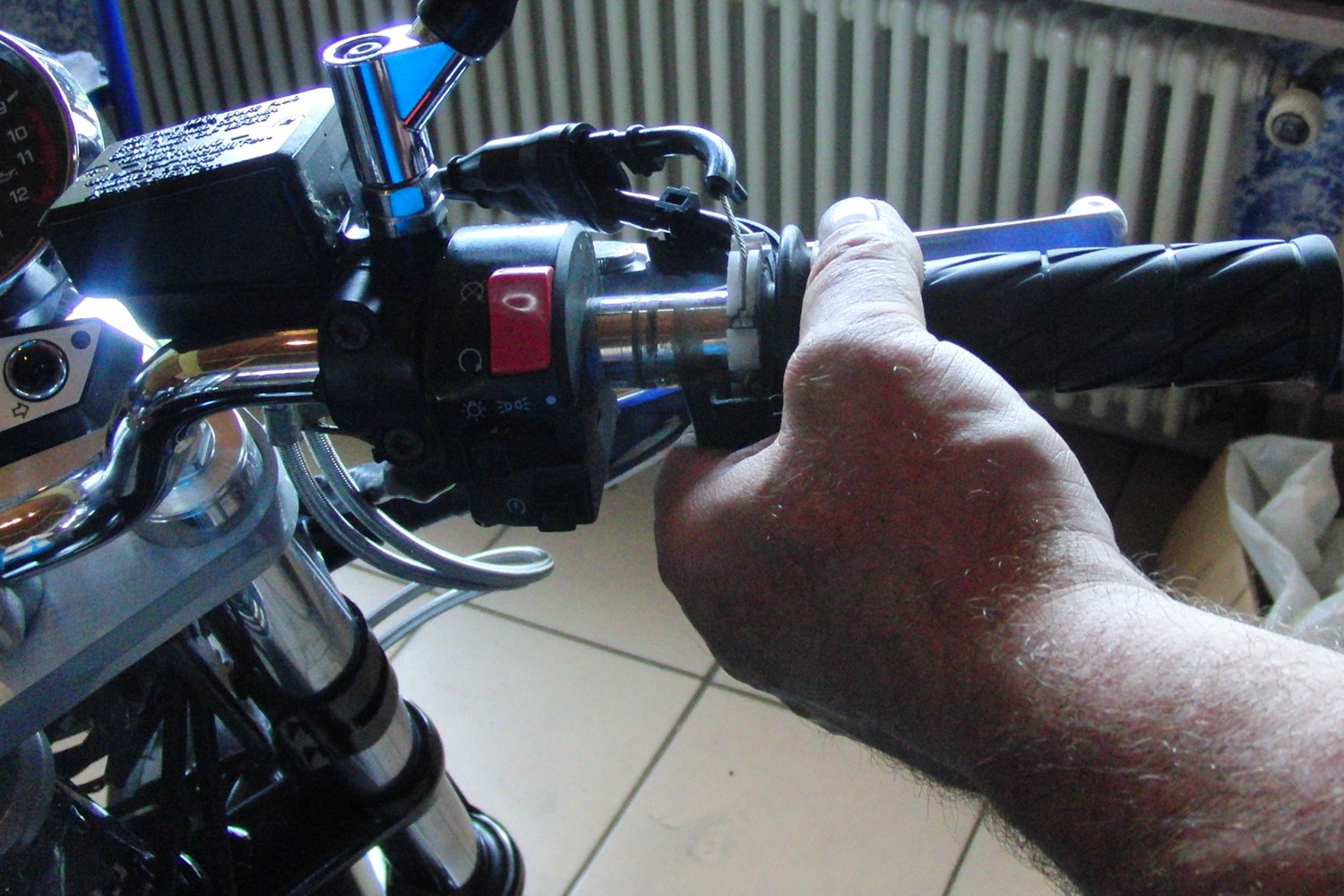

Den Gasgriff in die Griffschale lagen und drehen.

Der Gasgriff muß frei, ohne Widerstand um 360 Grad drehbar sein.














Achtung : Es werden zusätzlich ca. 10 mm Gaszug benötigt.

Es stehen 2 Möglichkeiten zur Verfügung.

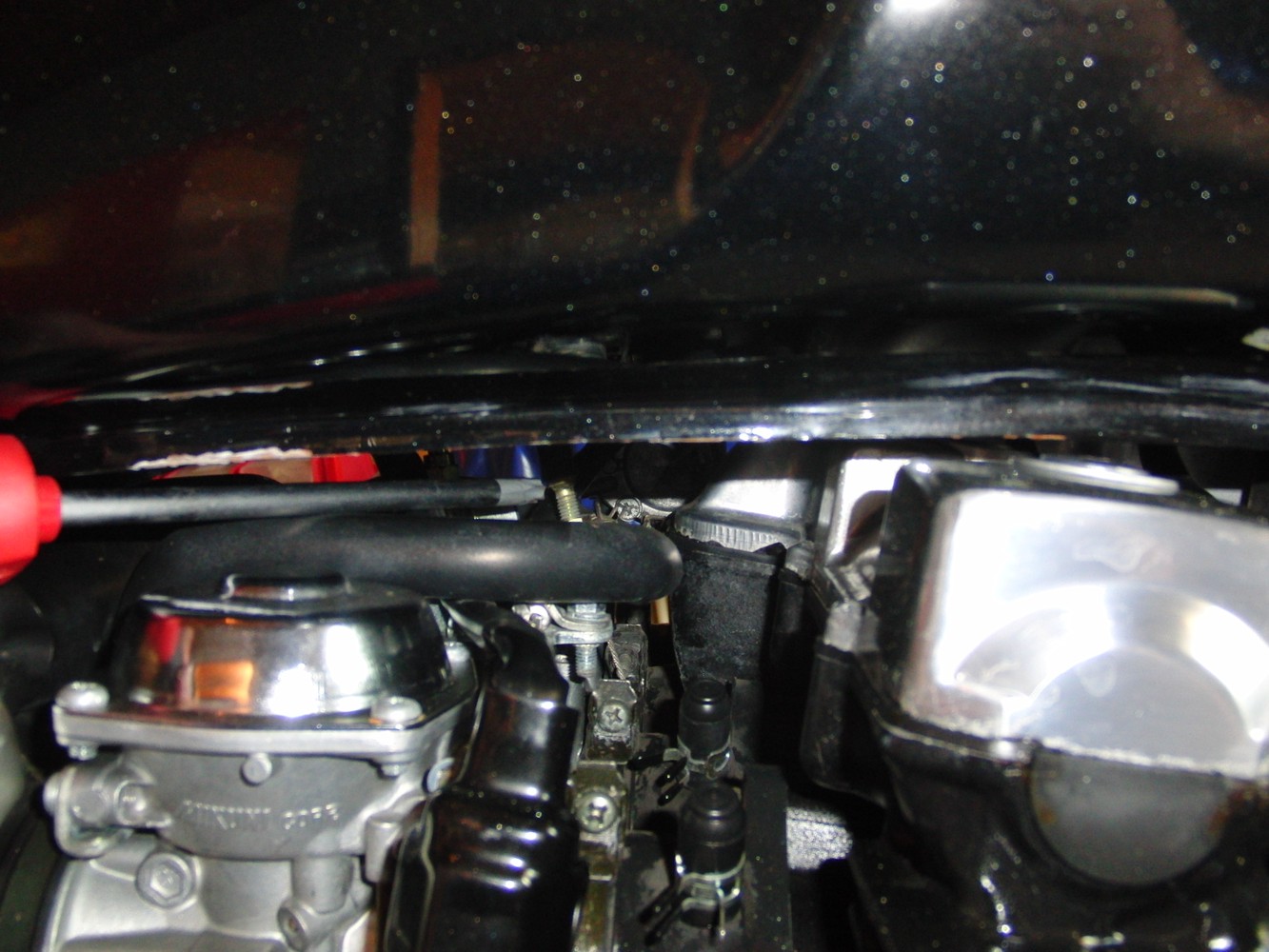

1. Direkt am Vergaser / Einspritzanlage  beide Gaszüge an der Verstellschraube auf das maximum verlängern.
Hierzu muß in den meisten Fällen der Tank abgebaut werden.
Bei manchen Fahrzeugen lässt es sich auch von aussen, ohne Tankmontage, einstellen.




Die beiden Gaszüge am Griff montieren, ziehender Zug oben.

Griffschale draufstecken und anschrauben





Das Gaszugspiele an der oberen Verstellschraube (Gaszug) nach den persönliche Bedürfnissen einstellen.

Unsere Empfehlung:

Motor starten, Gaszug an der Stellschraube langsam verstellen bis die Motordrehzahl zunimmt.

Die Stellschraube langsam zurückdrehen bis sich die Drehzahl auf Standgasniveau einpendelt,

dann noch 2 bis 3 Umdrehungen öffnen, so das am Gasgriff 2 - 4 mm Spiel vorhanden sind.



Dieser Hinweis ist nur bei Verwendung von Zubehörgriffen zu beachten!

Bei Verwendung von ABM oder Rizoma Griffen verwenden Sie bitte den von den Herstellern mitgelieferten kleinsten Ring.

Sie können diesen auch bei uns  beziehen , Preis 10,00 €.



                                              ACHTUNG GEFAHRENHINWEIS !
Durch unseren KHG Adapter verkürzt sich der Gasweg um ca. 25 % gegenüber der Serie.        Vollgas aus dem Handgelenk ohne Nachfassen ist problemlos möglich.

Das Motorrad reagiert auf jede Gasgriffbewegung wesentlich spontaner als mit dem Seriengasgriff. Fahren sie im eigenen Interesse mit der gebotenen Vorsicht bis sie sich an die neuen Umstände gewöhnt haben.

Die Eingewöhnungszeit ist laut unserer Kundenaussagen meist nach 20 - 50 Km erledigt.
