Einbauanleitung Lenkermasken Gehen Sie bitte genau nach dieser Einbauanleitung vor. Sollten sie Fragen oder Probleme beim Einbau haben kontaktieren sie uns bitte.
|

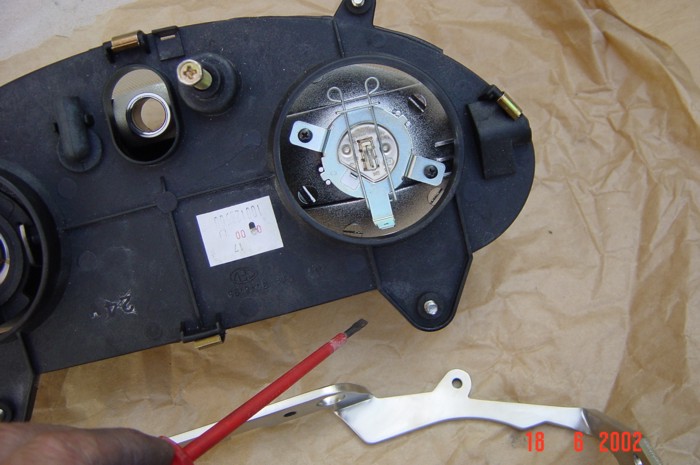

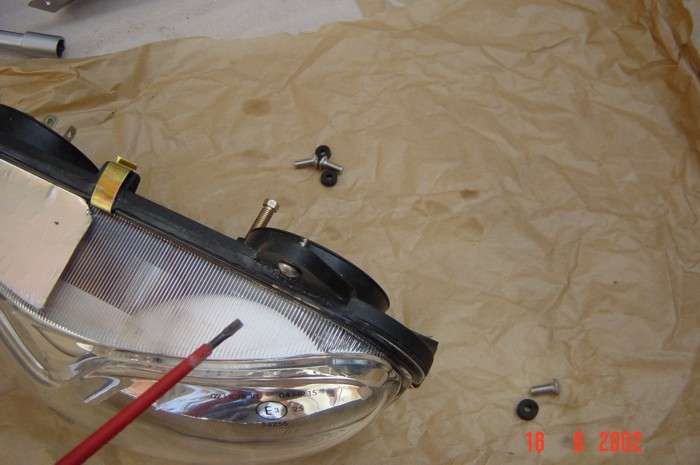

| 4 Befestigungsschrauben Scheinwerfer | |||
|
|
|||
 |
|||
| Gummidistanzen auf der Rückseite | |||
 |
|||
|

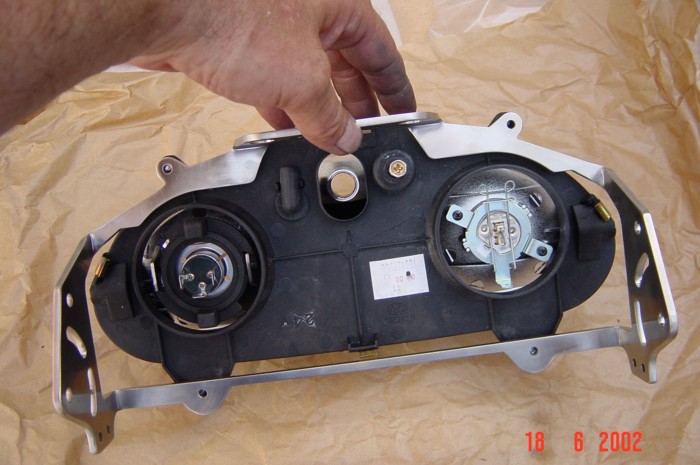

Scheinwerfer in Halterahmen
festschrauben
|
|||
|

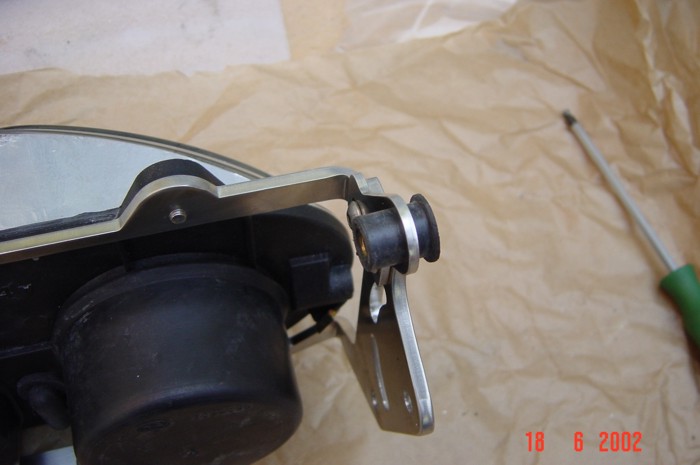

Gummimutter unten einstecken
|
|||
|

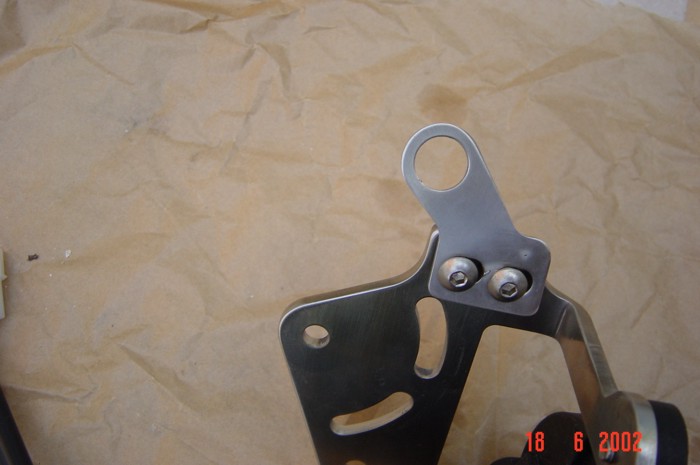

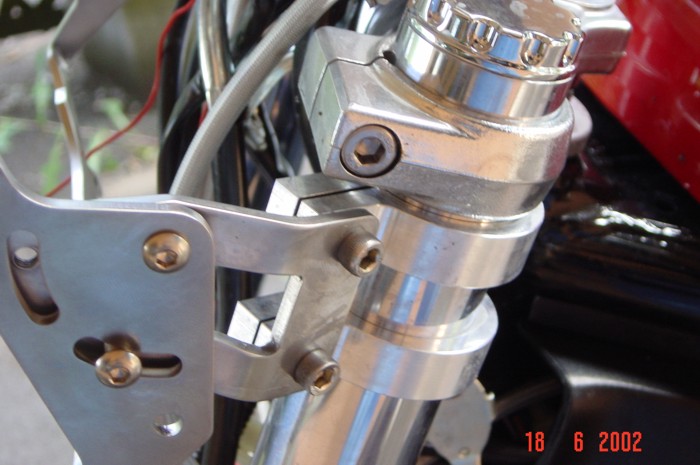

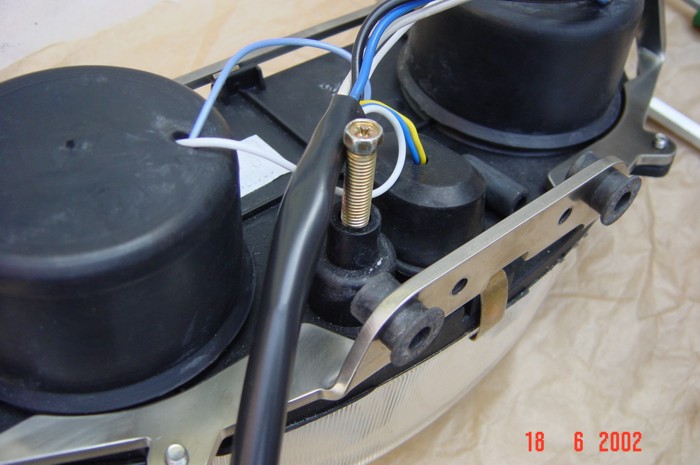

Haltelasche anschrauben rechts / links und Gummimutter einstecken Halteschellen und Halterung lose anbringen |
|||
 |
|||
 |
|||
 |
|||

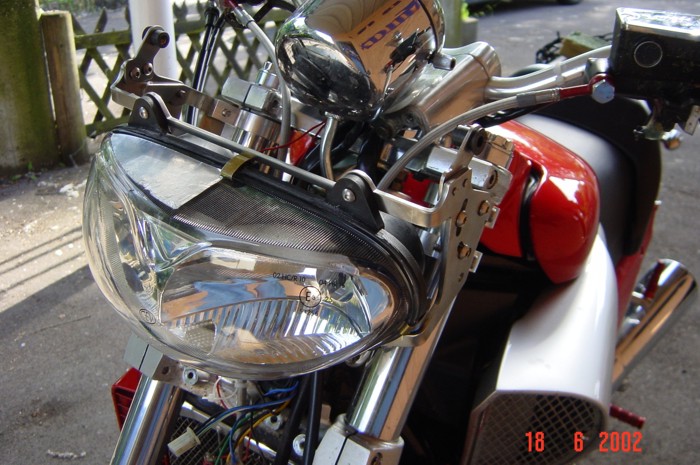

Scheinwerfer an den Haltesatz komplett anschrauben |
|||
 |
|||
|
|
|||
|

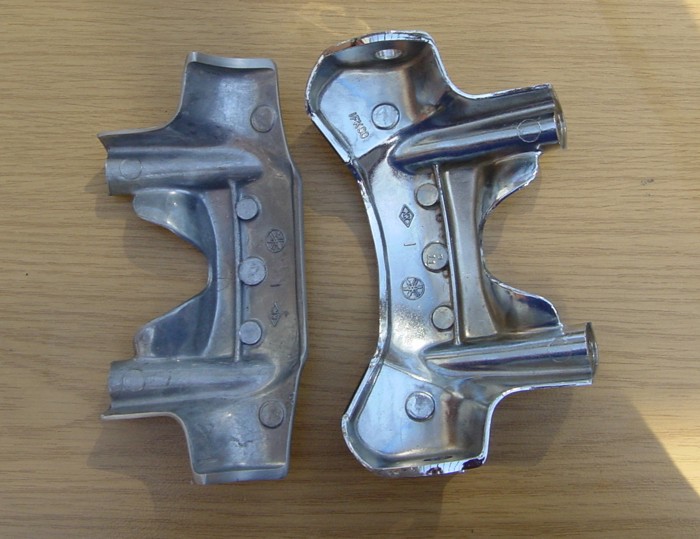

Empfehlung bei Yamaha V-Max |
|||
 |
|||
 |
|
||
|

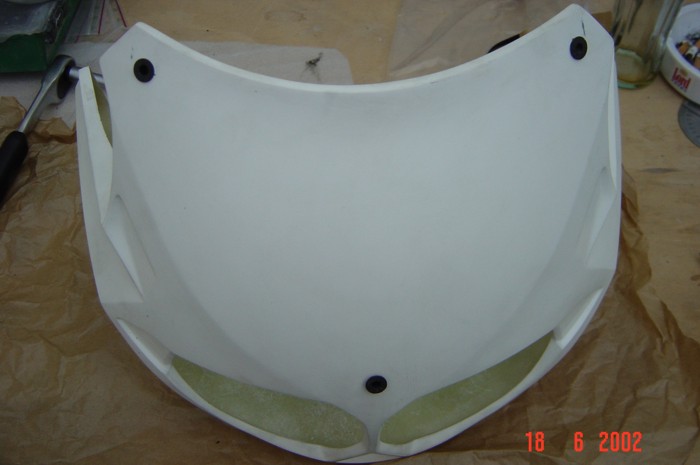

Zur Montage der Scheibe vorher die Bohrungen an den vorgezeichneten Stellen für die Gummimuttern anbringen |
|||
 |
|||
 |
|||

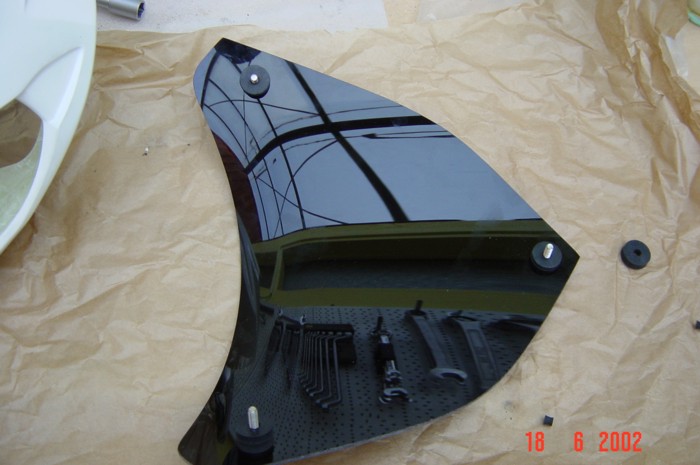

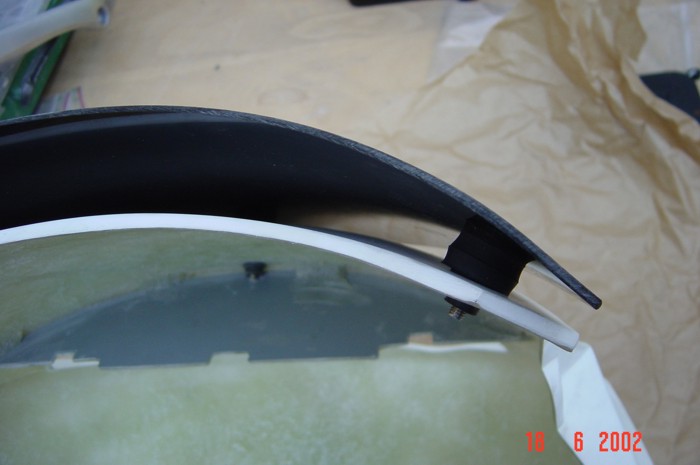

| Vor der Montage der Scheibe Gummidistanzen anbringen | |||
 |
|||

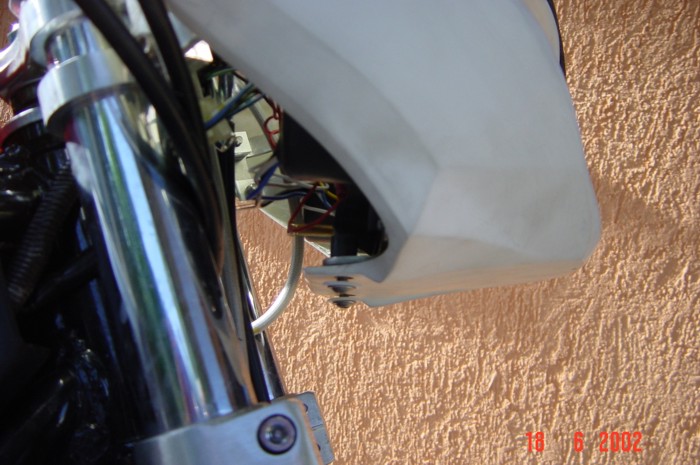

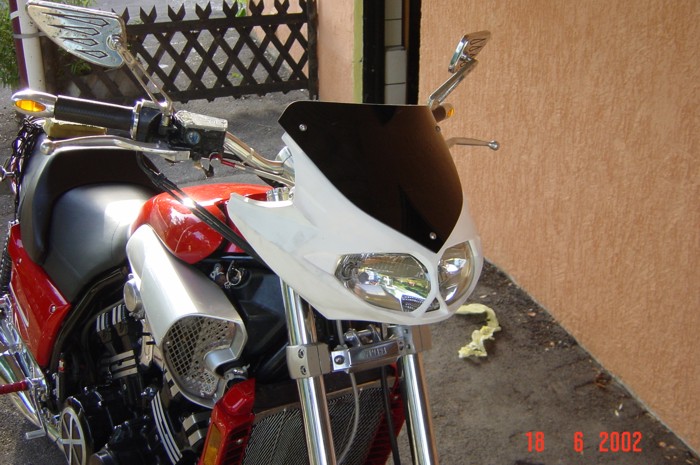

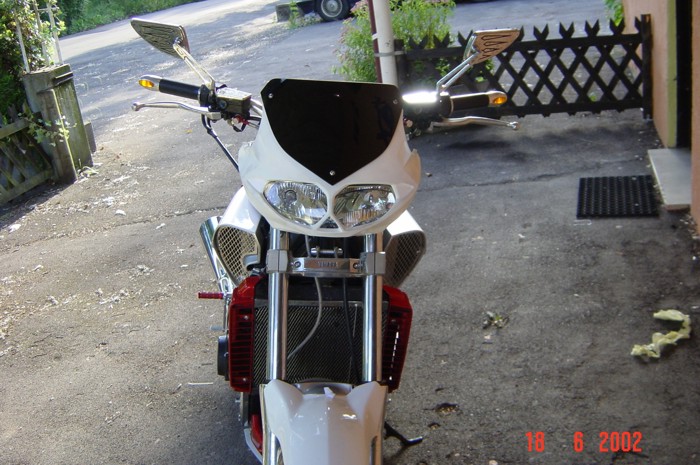

| Montierter Zustand | |||
 |
|||
|

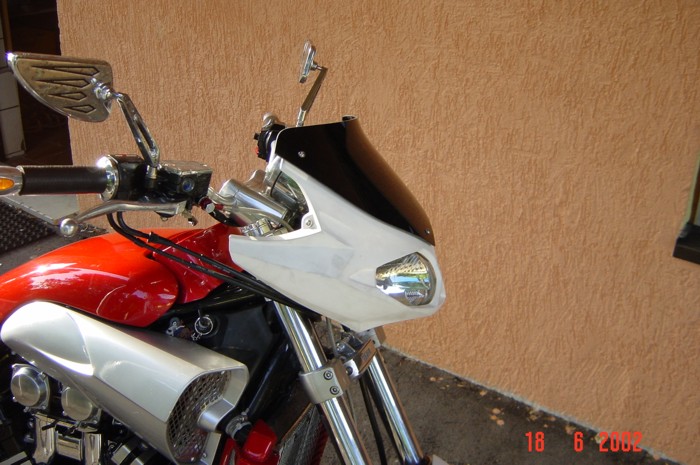

Lenkermaske probeweise aufstecken. Vor der endgültigen Montage sollte die Höhe und Neigung nach ihren persönlichen Bedürfnissen eingestellt werden. |
|||
 |
|||
 |
|||
 |
|||
|
|
|||
|
Diese Einbauanleitung gilt generell für alle Motorräder in Verbindung mit der Lenkermaske Race bei Lenkerfester Montage. Der einzige Unterschied bei verschiedenen Motorradmodellen sind lediglich Halteschellen (Durchmesser) und die Länge des Abstandshalter. |
|||
 |
|||
 |
|||
|
|
|||
Montagezeit ca. 60 - 90 Min.
