                                       Einbau Kurzhubgasgriff für KTM  Modelle




Bitte gehen sie genau nach dieser Einbauanleitung vor.

Nach beendeter Montage testen Sie bitte die Freigängigkeit des Gaszugs / Griff.

Dieser muß von alleine in die Ausgangsposition zurückdrehen.

Der Gasgriff muss  nach der Montage freibeweglich sein.

Es darf kein Kratzen oder Schleifen auftreten.



Hinweis: Unsere Adapter sind absolut passgenau.

Der gelieferte Adapter muss ohne Gewaltanwendungen eingefügt werden können.

Sollte Sie einen Adapter geliefert bekommen, der nicht passgenau ist, bitte nichts daran ändern verbiegen oder bearbeiten sondern verständigen Sie uns schnellstmöglich.

Sollten sie Fragen  oder Probleme beim Einbau haben kontaktieren sie uns bitte unter:

E Mail :   KHG-Einbaufragen

Gefahrenhinweis:
Bitte beachten Sie das durch die Montage unserer Gaswegverkürzung

das Fahrzeug spontaner auf Gasgriffbewegungen reagiert.

Fahren Sie mit gebotener Vorsicht bis Sie sich an die neuen Umstände gewöhnt haben!

Wir wünschen allzeit gute Fahrt
Team Schwabenmax


Montageanleitung:

Stellen sie ihr Fahrzeug sicher auf dem Seiten - oder Hauptständer auf .

Zur passenden Bearbeitung des Gasgriffgehäuses benötigen sie ein Schleifwerkzeug

wie einen    Dremel, Proxon , oder ähnliches.

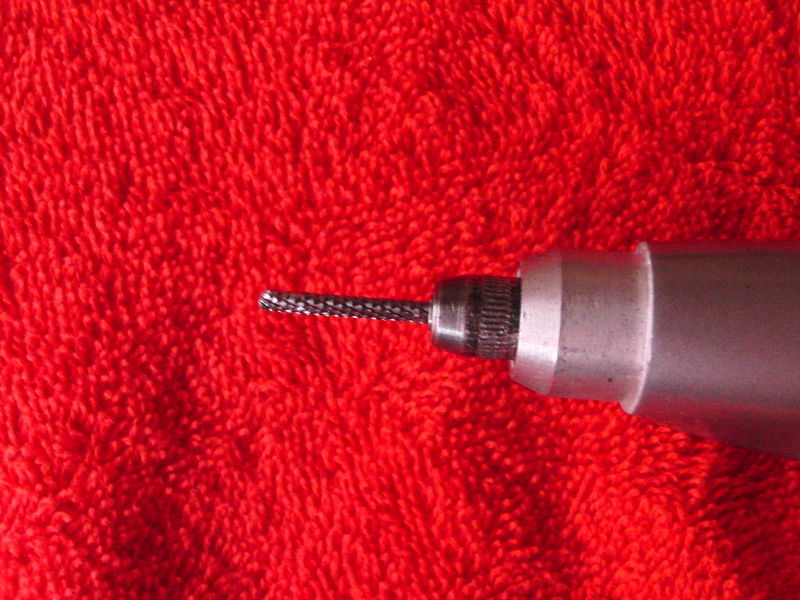

Weiterhin wird benötigt:  1 Frässtift

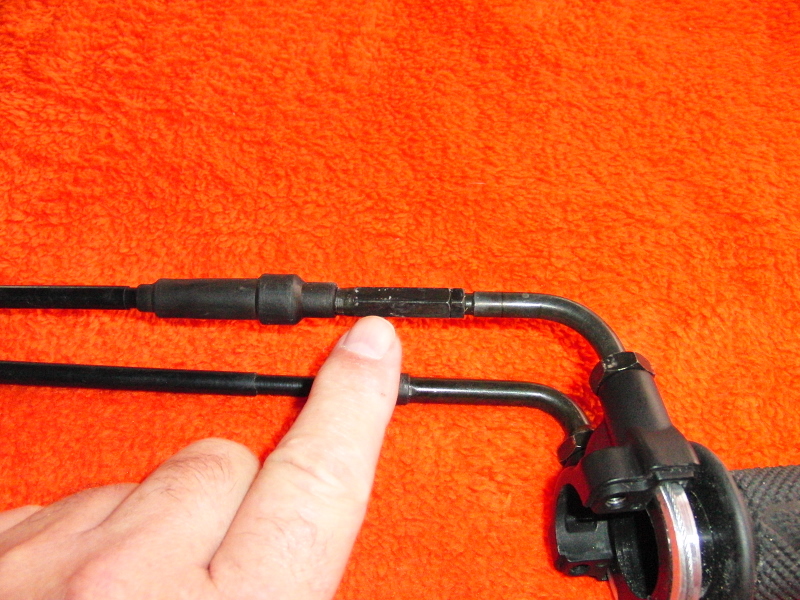

Gaszüge an der Einstellschraube maximal eindrehen.


Gasgriff an den beiden Halteschrauben komplett aufschrauben / lösen.

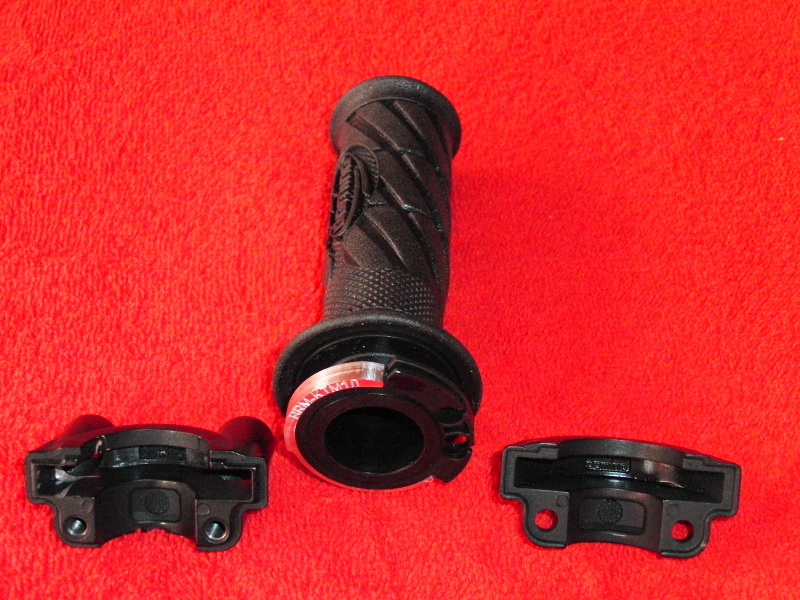

Gaszüge ausbauen, Griffschalen abnehmen.

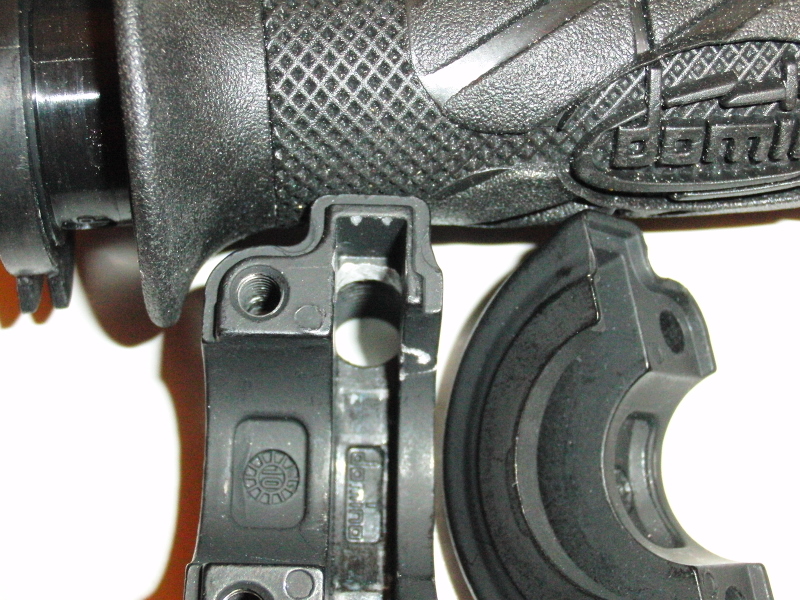

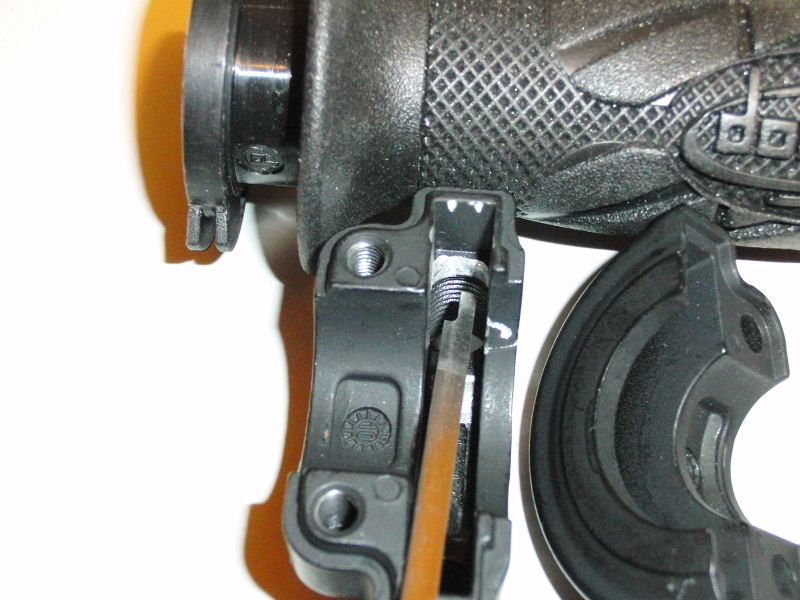

Obere Gasgriffgehäuse an den Anschlägen des Gasgriffs um ca. 2 –2,5 mm
abfräsen / schleifen.
Es muss lediglich soviel abgeschliffen werden das der Gasgriff mit montiertem
Adapter sich frei drehen  lässt, ohne das Griffgehäuse an dieser Stelle zu berühren.

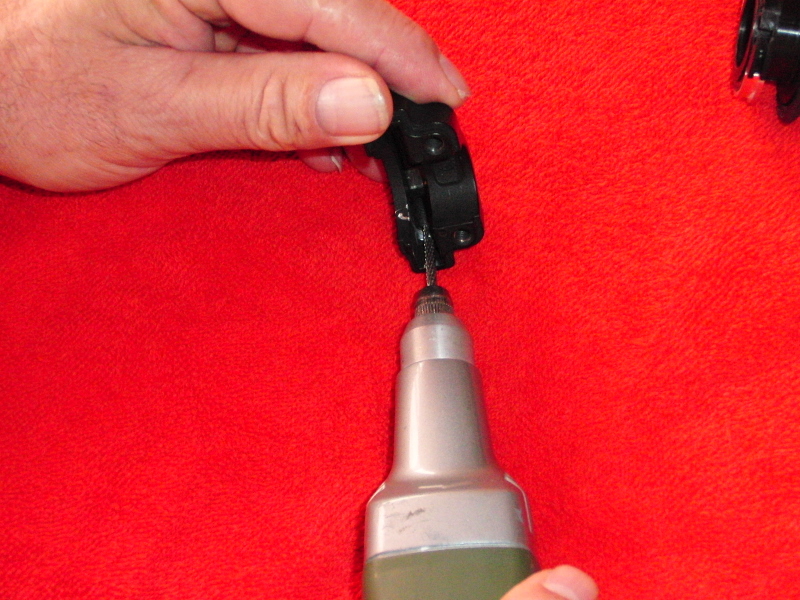

Zum fräsen / schleifen stellen Sie die Maschine am Anfang auf niedrige Drehzahl






Hinweis: wir bieten an diese Fräsarbeiten gegen 10.- Euro Bearbeitungskosten zu

übernehmen.

Hierzu senden Sie uns bitte nach vorheriger “ Absprache “ Ihren Gasgriff

und beide Griffschalen zu.

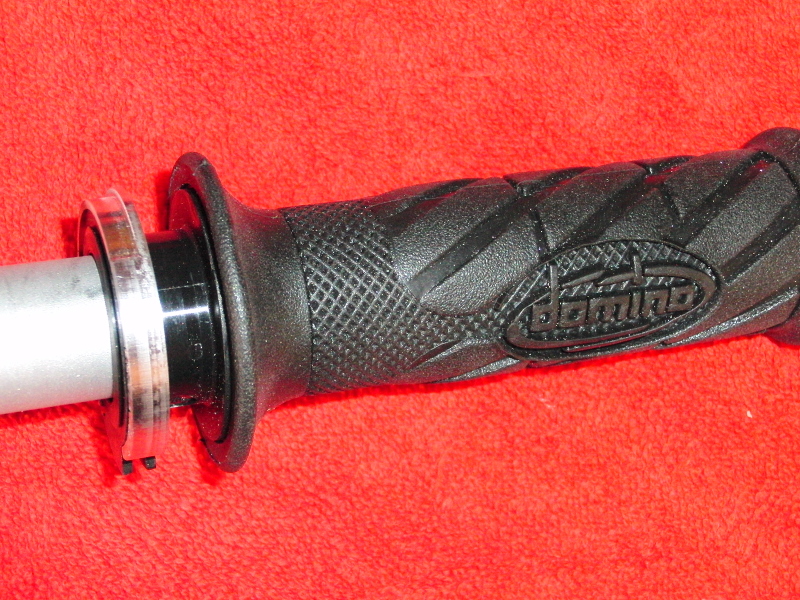

Adapter auf den Gasgriff bitte vorsichtig montieren. Den Adapter dabei bitte
nicht verbiegen.

Testen sie die Freigängigkeit ohne montiertem Gaszug.

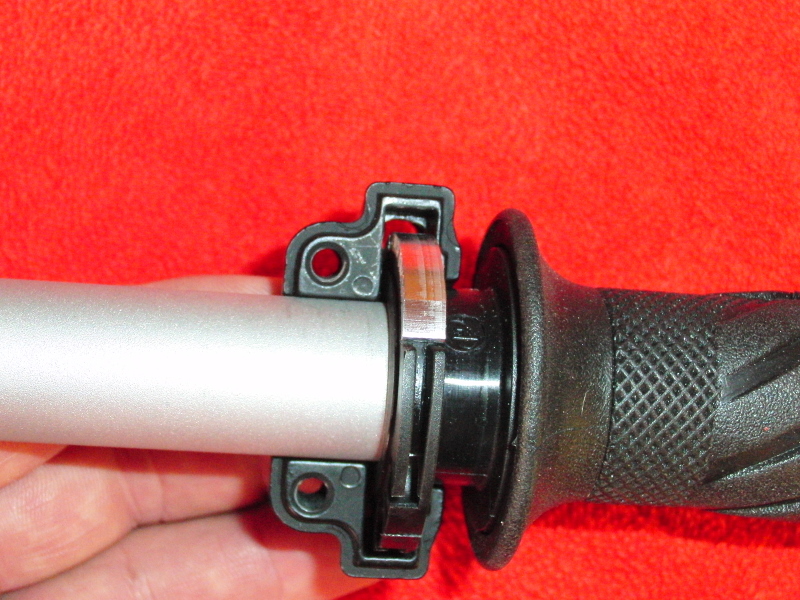

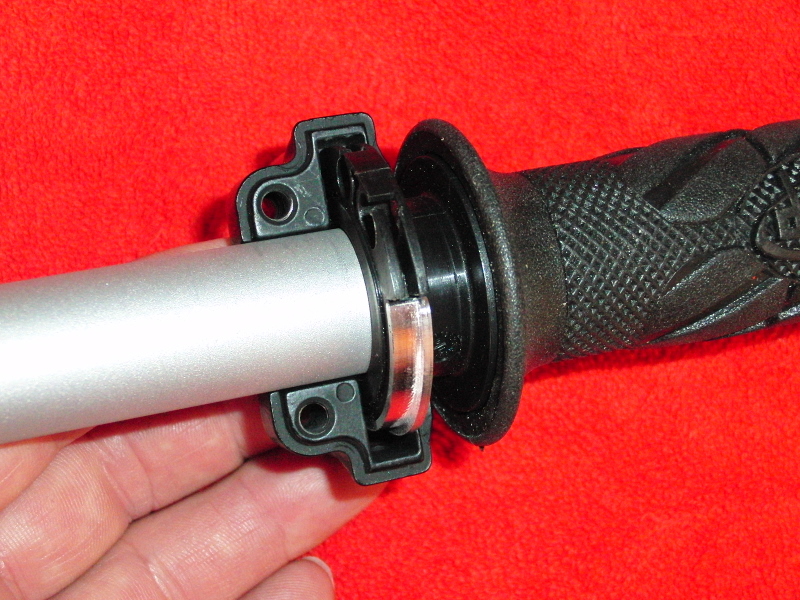

Stecken Sie den Gasgriff mit montiertem Adapter auf den Lenker, legen Sie von Hand
die überarbeitete Griffschale passend auf und drehen den Griff.
Der eingelegte Adapter darf im Griffgehäuse im Bereich der Anschläge nicht streifen
oder kratzen. Sofern ausreichend Platz ist können sie den Gasgriff so montieren,
andernfalls müssen Sie bitte noch etwas nacharbeiten und den Test wiederholen.







Montieren Sie den Gasgriff mit eingelegtem Adapter und Gaszüge am Lenker.
Bitte den Gaszug ( öffnen ) als erstes montieren, dann den Rückholgaszug (schließen )

Stellen Sie die Gaszüge mittels der Stellschraube so ein das ca. 3 – 4 mm leerspiel
außen am Gasgriff messbar sind.


Testen sie den Gasgriff auf absolute Freigängigkeit.

Der Gasgriff muß aus jeder Position von selbst in Nullstellung zurücklaufen
                                              ACHTUNG GEFAHRENHINWEIS !
Durch unseren KHG Adapter verkürzt sich der Gasweg um ca. 25 % gegenüber der Serie.        Vollgas aus dem Handgelenk ohne Nachfassen ist problemlos möglich.

Das Motorrad reagiert auf jede Gasgriffbewegung wesentlich spontaner als mit dem Seriengasgriff. Fahren sie im eigenen Interesse mit der gebotenen Vorsicht bis sie sich an die neuen Umstände gewöhnt haben.

Die Eingewöhnungszeit ist laut unserer Kundenaussagen meist nach 20 - 50 Km erledigt.
